尾轮由支架和滚筒两部分组成，其调整步骤与驱动滚筒相同

添加时间：2020-04-24 点击量：

尾轮由支架和滚筒两部分组成，其调整步骤与驱动滚筒相同。

皮带机支腿大部分形橡胶托辊状为H型，其长度和宽度根据皮带长度和宽度、皮带运输量等的不同而不同。

下面，我们以宽度为1500mm支腿为例，具体操作方法如下：

① 先橡胶托辊量出宽度方向的中心线，做出标记。

② 把支腿放在基础上的预埋板上，用线坠垂线，使支腿宽度方向的中心线与基础中心线重合。

③ 在基础中心线上任意一点（一般以1000mm以内为宜）做一标记，以此标记为基点，用盒尺分别测得此点到两支腿的距离，根据等腰三角形原理可知，当两尺寸相等时，支腿即找正。

④ 焊牢支腿，即可装中间架，它是由10或12号槽钢制作而成，在槽钢宽度方向上钻有直径12或16mm的排孔，是连接托辊支架用的。中间架与支腿的连接形式为焊接，安装时应用水平仪测量，以保证中间架的水平度和平行度，平行度方向上的两槽钢，上面的排孔要采用对角线测量法进行对称度的找正，以保证托辊支架、上调心支架的顺利安装。

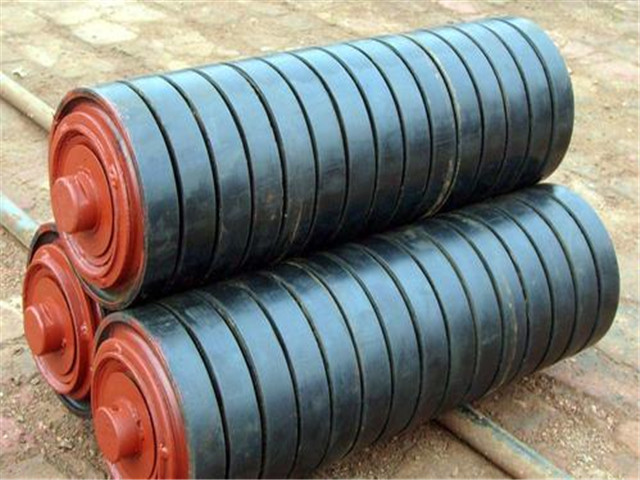

⑤ 把托辊支架装在中间架上，用螺栓连接，把托辊装在托辊支架上。需注意的是，在落料口的下方的托辊为四组橡胶托辊，起缓冲、减震作用。

⑥ 把下平行托辊和下调心托辊装上。
